IP Direct Fill® for Hard Case Cells

Die Technologie: IP Direct Fill®

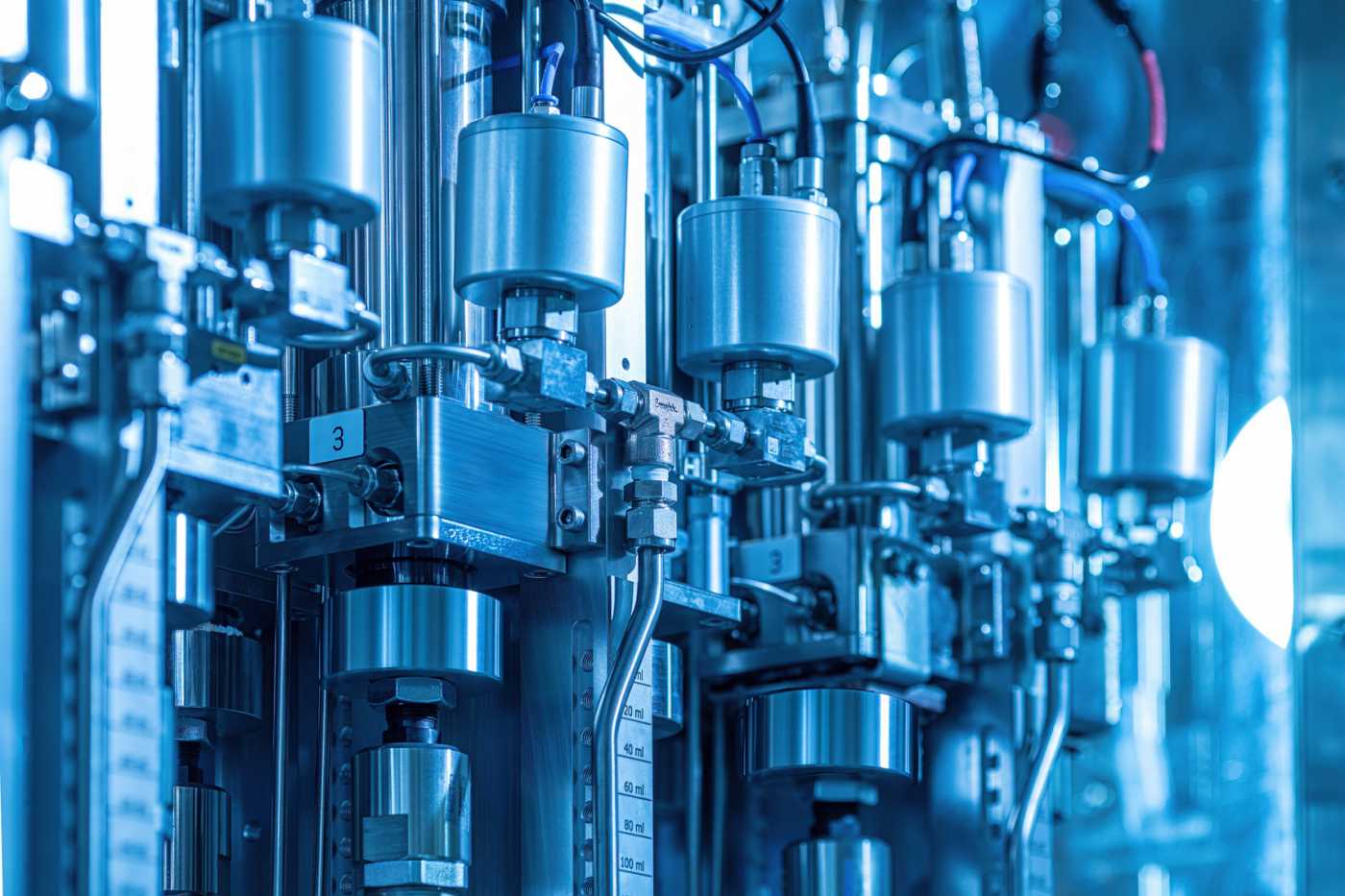

Die IP Direct Fill®-Technologie nutzt eine volumetrische Dosierpumpe, ein Umschaltventil zur Auswahl von Vakuum, Inertgas oder Spülmittel sowie ein Füllventil, das die Dosierpumpe über einen kurzen Füllstutzen direkt und dicht mit der Einfüllöffnung der Hartschalen-Zelle verbindet. Es wird keine Vorkammer verwendet. Die fortschrittliche Ventiltechnologie ermöglicht die Zufuhr aller Medien
zum Füllstutzen (Elektrolyt, Vakuum, Inertgas, Lösungsmittel).

Features

  • IP Direct Fill® mit Dosierpumpe (keine Vorkammer), daher keine Gaslösung im Elektrolyten
  • Schnelles Ein-Schritt-Befüllen bewahrt die Elektrolytzusammensetzung
  • Präzises Befüllen mit hoher Genauigkeit: <=+/- 0,5 % bei hoher Prozessstabilität
  • Direkte Evakuierung auf bis zu 0,4 mbar Absolutdruck in der Zelle
  • IP Cell Protection® & IP High Pressure Fill® bis zu 40 bar
  • Fülldruck, Druckkurven und Druckzyklen sind frei einstellbar
  • Inkl. Dichtheitsprüfung und Drucküberwachung, individuelles Feedback und lückenlose Rückverfolgbarkeit der Füllparameter
  • Dosiermenge nach Kundenwunsch
  • Sauberer Füllprozess ohne Verunreinigung der Zelloberfläche

Zum Patent angemeldet: DE 10 2022 128 101.9 -  “Direct fill technology“

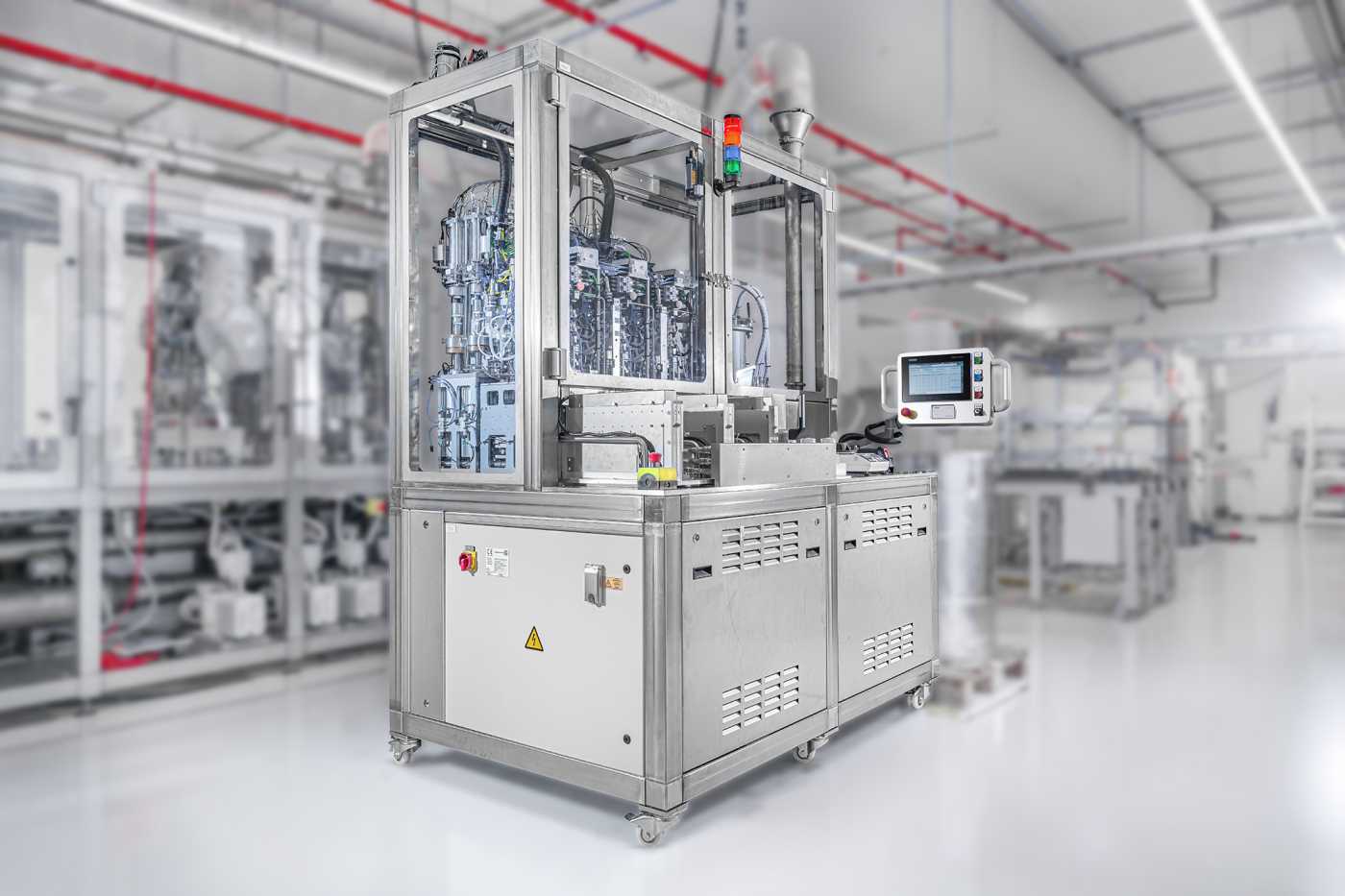

Die Maschine: Electrolyte Injector - Von der Forschung und Entwicklung bis zur vollautomatischen Produktion

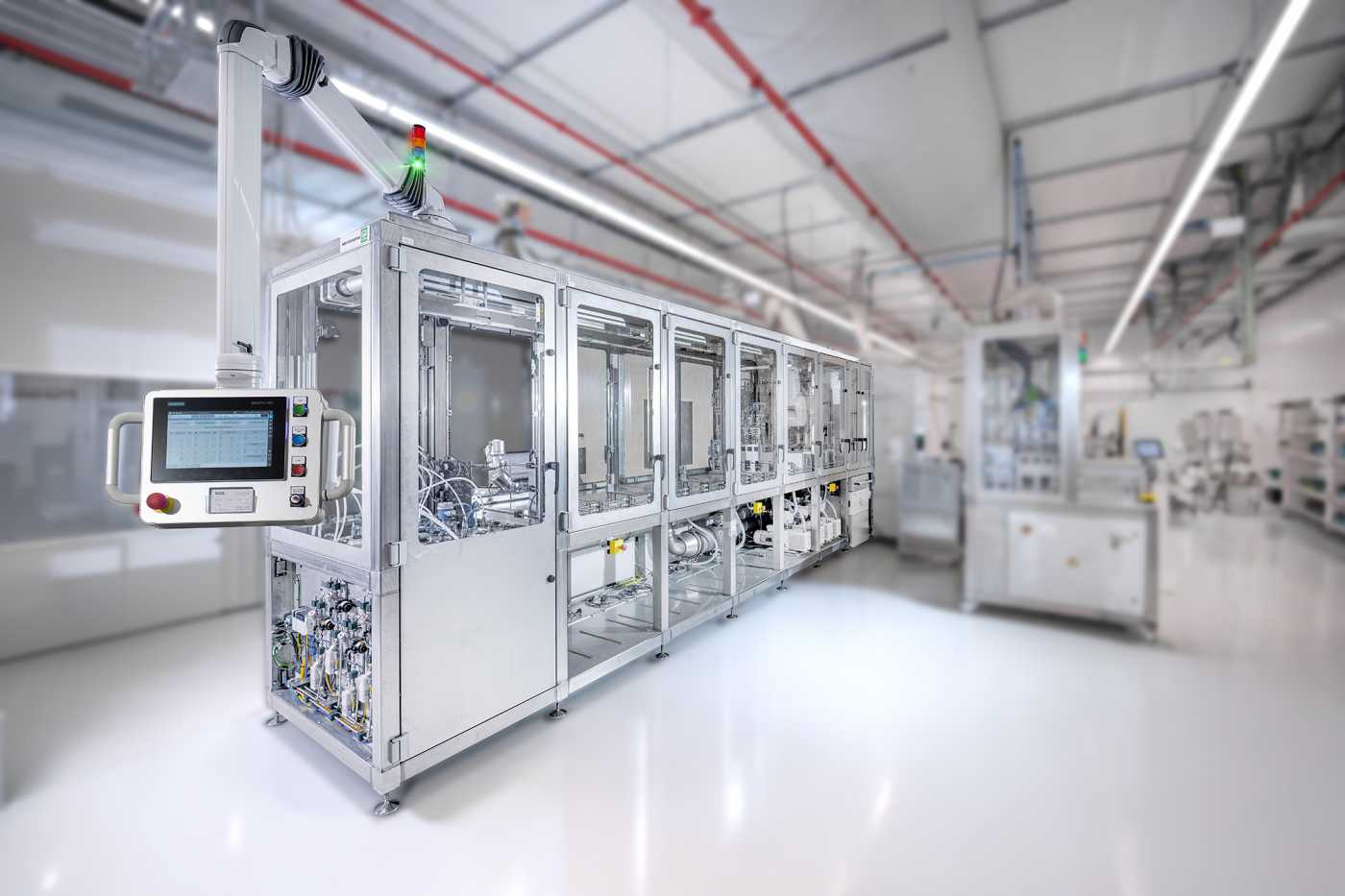

Der Electrolyte Injector bringt die Vorteile von IP Direct Fill® in Ihre Zellproduktion. Unsere Maschine lässt sich leicht an die Produktion von zylindrischen und prismatischen Zellen anpassen. Sie ist modular aufgebaut, sodass die Maschine ganz nach Ihren Anforderungen konfiguriert werden kann:

  •     Ähnliche Basissegmente können Fülleinheiten, Medientanks und -Verteilung, Steuerungen und Schnittstellen, Einweichvorrichtungen, Verschlussstationen und vieles mehr aufnehmen
  •     Maschinenrahmenvarianten für Trockenräume: manuelle Beladung oder Maschinenrahmenvarianten für Roboterbeladung: Glove Box
  •     Dosierstationen sind mit unterschiedlichen maximalen Fülldrücken erhältlich:  Standard: 6 bar, Hochdruck: 20 bar oder sogar 40 bar mit IP PS-Zellenschutz (zum Patent angemeldet)
  •     Fülleinheiten können je nach Kundenwunsch aus verschiedenen Dosier- und Zellstationen kombiniert werden
  •     Die Befüllung erfolgt immer automatisch
  •     Der Electrolyte Injector kann später durch weitere Füllstationen oder komplette Segmente erweitert werden
  •     Vollständige Rückverfolgbarkeit der befüllten Zellen und ihrer Parameter, Ausschuss wird gemeldet und aussortiert

Vorteile von IP Direct Fill®:

  • Präzise Befüllung – bis zu 5-mal genauer
  • Schnelle Befüllung – bis zu 4-mal schneller
  • Saubere Befüllung – macht das Reinigen der Zellen überflüssig
  • Sichere Befüllung – geringere Ausschussquote
